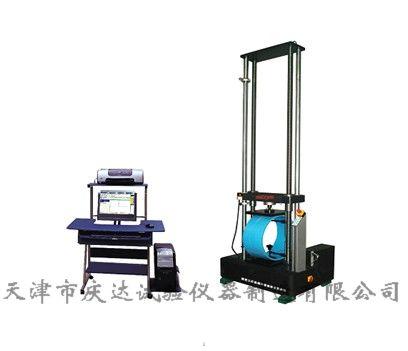

電子式環剛度試驗機是采用先進的基于DSP平臺的試驗機數字閉環控制與測量系統，該系統是本公司引進的技術，自主研制開發的試驗機新型電氣控制系統，具有全數字閉環控制、多通道采集等功能的精密儀器。功能強大、數據處理準確、操作簡單、使用維護方便。具有簡便的標定功能，可方便地通過軟件對設備進行標定工作。

該系列試驗機主要用于大直徑環形截面的塑料管材環剛度的測定。也可以對金屬、非金屬材料進行拉伸、壓縮、彎曲等力學性能試驗。

3.3設備構成：

本設備采用單空間結構，試驗空間為下空間。主要由主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成。

1 設備主要技術參數：

4.1最大試驗力：30kN(50/100kN)；

4.2試驗機準確度等級：1級；

4.3試驗力測量范圍：0.4%—100%FS；

4.4試驗力示值相對誤差：示值的±1%以內；

4.5試驗力分辨力：最大試驗力的1/300000（全程分辨力不變）；

4.6內徑測量范圍：250-2000mm；

4.7內徑測量精度：0.01mm；

4.8變形示值相對誤差：示值的±0.5%以內；

4.9位移示值相對誤差：示值的±0.5%以內；

4.10 位移分辨力：0.06μm；

4.11 變形速率調節范圍：0.005—5%FS/S；

4.12 變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

4.13 橫梁速度調節范圍：0.001—500mm/min；

4.14 橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

4.15 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

4.16 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

4.17 有效試驗空間：2500mm；

4.18 有效試驗寬度：600mm；

4.19 主機外型尺寸（長×寬×高）：920×830×3250（mm）（1200×850×3230mm）；

4.20 電源：220V±10%；1kW（380V；1.3kW）；

4.21 主機重量：約1100kg（2500kg）。

5 設備主要配置：

5.1主機框架及傳動部分一套；

5.2日本進口伺服電機及伺服器一套；

5.3美國進口力傳感器一只；

5.4環剛度壓縮夾具一套；

5.5內徑測量裝置一套；

5.6 SUNS卓越測量控制系統一套；

5.7聯想電腦一臺（標配）；

5.8聯想A4彩色噴墨打印機一臺；

5.9 SUNS飛揚中文版試驗軟件一套。

6 本設備所滿足的標準：

試驗機標準：電子萬能試驗機GB/T 16491-1996；

滿足的試驗方法標準： GB/T9647-2003《熱塑性塑料管材環剛度的測定》GB/T19472.1-2004《埋地用聚乙?。≒E）結構壁管道系統 第1部分：聚乙稀雙壁波紋管材》

GB/T19472.2-2004《埋地用聚乙?。≒E）結構壁管道系統 第2部分：聚乙稀雙壁波紋管材》

GB/T16800-1997《排水用芯層發泡硬聚氯乙烯（PVC-U）管材》GB/T18477-2001《埋地排水用硬聚氯乙烯（PVC-U）雙壁波紋管材》

7 安裝、調試：

指導客戶安裝產品、調試產品，并負責技術指導，提供基礎圖、產品尺寸、重量等給客戶。
