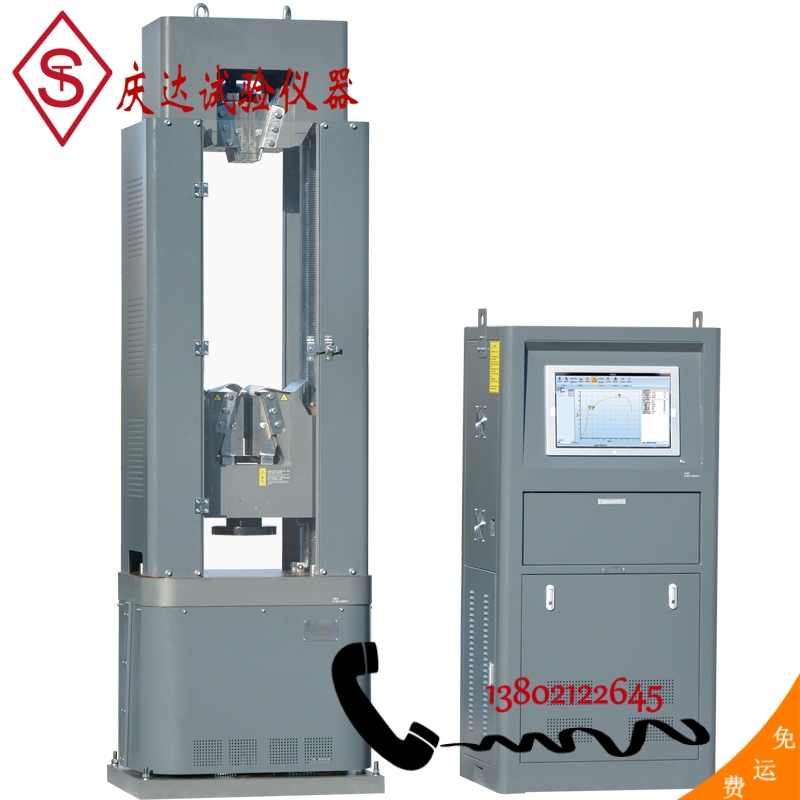

WAWD-1500B電液伺服萬能材料試驗機

一、產品概述

WAWD-1500B型電液伺服萬能試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，較大試驗力1500kN。
該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。

二、技術參數

　　示值相對誤差：±1%;

　　有效測量范圍：1%-100%F·S(全量程不分檔);

　　變形測量范圍：1%-100%F·S;

　　變形示值相對誤差：±1%;

　　位移示值相對誤差：±1%;

　　位移測量分辨力：0.001mm;

　　應力速率控制相對誤差：±2%;

　　位移速率控制相對誤差：±1%;

　　應變速率控制調節范圍：0.00025/s-0.0025/s;

　　應變速率控制相對誤差：±2%;

　　力、變形、位移保持控制范圍：0.3%-100%F·S;

　　力、變形、位移保持控制相對誤差：≦1%;

　　中梁升降速度：320 mm/min;

　　壓縮面較大間距：600 mm;

　　拉伸較大間距：700 mm;

　　兩立柱間有效距離：595mm;

　　活塞行程：200 mm;

　　活塞移動較大速度：100 mm/min;

　　圓試樣夾持直徑：Φ16 mm –Φ50 mm;

　　扁試樣夾持厚度：0 mm -40 mm;

　　彎曲試驗支點較大距離：300 mm;

　　上下壓板尺寸：Φ225 mm;

　　主機外形尺寸：1150 mm×1000 mm×2640 mm;

　　油源柜尺寸：860 mm×640 mm×1780 mm;

　　整機功率：2.2kW(油泵電機1.5kW，升降電機0.4kW);

　　油源柜重量：350 kg;

　　主機重量：約5000 kg;
